1. 공기압의 조정으로 저속의 장력제어에 적합하다

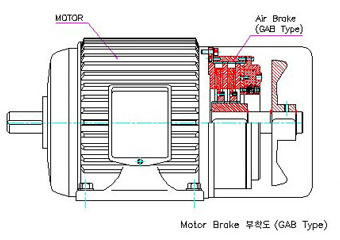

2. 대용량의 모터에 부착하여 정위치 제동용으로 사용한다.
|
|
3. 적용범위 : 제지기계, 재단기, 인쇄기, 파쇄기, 권취기, 염색기, 기타 급제동용 자동기계등
|
|
|
|
MODEL |
Torques(kgf.m)
Air Pressure 5kgf/㎠ |
DIMENSION |
(mm) |
|
A |
B |
C |
D |
E |
F |
L |
O |
P |
T |
U |
d(max) |
|
GAB-238-6 |
60 |
238 |
210 |
130 |
238 |
55 |
15 |
108 |
PT1/4 |
6-Φ14 |
18 |
69.4 |
65 |
|
GAB-257-1 |
35 |
315 |
295 |
200 |
275 |
68 |
3 |
95 |
PT1/4 |
6-Φ12.5 |
14 |
53.8 |
50 |
|
GAB-275-2 |
70 |
315 |
295 |
200 |
275 |
85 |
3 |
125 |
PT1/4 |
8-Φ12.5 |
14 |
53.8 |
50 |
|
GAB-375-1 |
80 |
425 |
400 |
270 |
375 |
80 |
4 |
115 |
PT3/8 |
8-Φ13 |
22 |
85.4 |
80 |
|
GAB-375-2 |
160 |
425 |
400 |
270 |
375 |
100 |
4 |
147 |
PT3/8 |
12-Φ13 |
22 |
85.4 |
80 |
|
GAB-475-1 |
200 |
525 |
500 |
360 |
475 |
90 |
4 |
120 |
PT3/8 |
12-Φ15 |
28 |
110.4 |
105 |
|
GAB-475-2 |
400 |
525 |
500 |
360 |
475 |
125 |
4 |
155 |
PT3/8 |
12-Φ15 |
28 |
110.4 |
105 |
|
GAB-575-1 |
360 |
635 |
600 |
450 |
575 |
100 |
5 |
160 |
PT1/2 |
12-Φ17 |
35 |
141.0 |
130 |
|
GAB-575-2 |
720 |
635 |
600 |
450 |
575 |
130 |
5 |
200 |
PT1/2 |
12-Φ17 |
35 |
141.0 |
130 |
|
GAB-770-1 |
600 |
770 |
730 |
620 |
720 |
110 |
7 |
190 |
PT3/4 |
12-Φ22 |
36 |
168.4 |
160 |
|
GAB-770-2 |
1,200 |
770 |
730 |
620 |
720 |
150 |
7 |
250 |
PT3/4 |
12-Φ22 |
36 |
168.4 |
160 |
|
GAB-990-1 |
1,500 |
990 |
940 |
770 |
895 |
120 |
8 |
227 |
PT3/4 |
12-Φ25 |
45 |
191.4 |
180 |
|
GAB-990-2 |
3,000 |
990 |
940 |
770 |
895 |
200 |
8 |
305 |
PT3/4 |
12-Φ25 |
45 |
191.4 |
180 | | |
